伺服或步进电机连接滚珠慢走丝丝杆，这在自动化机器里面是常见的一种结构，运动方式是将圆周转动变为直线运动，今天我们就一起来讨论一下滚珠慢走丝丝杆维修校正安装方式。

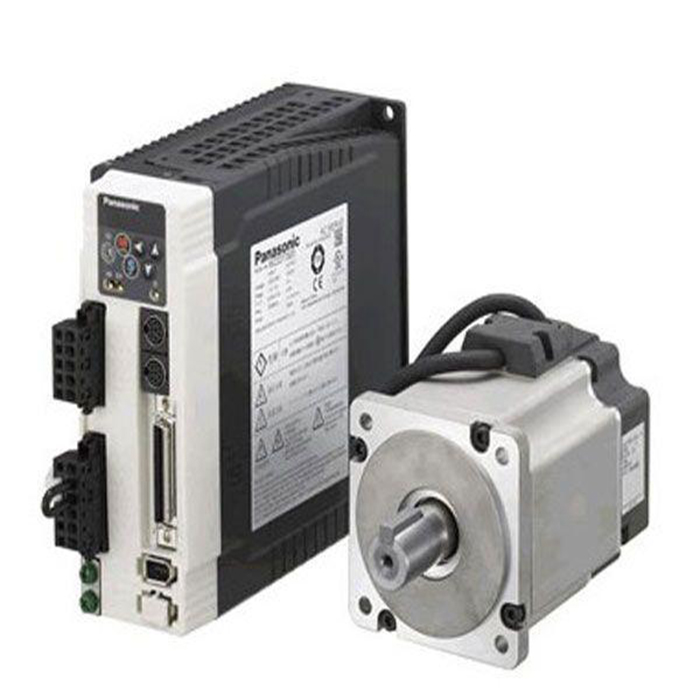

      一般CNC拖板和一些精密直工作台大都是由伺服或步进电机驱动。但是这个简单的驱动，机构非常简单，主要部件为：电机、丝杆、丝杆锁紧螺母轴承座、轴承等等。但是一般丝杆均为往复式工作，要求精度非常高，有的重复精度高达0.001mm。

      高精度的机构，同样要有合理的结构设计，鑫品小编在这里分享一下本人的一部分经验。
      一个垂直高速往复动作的钻主轴拖板，积算式运动方式。要求深度精度为0.005mm。
     零件选用：P4级2504滚珠丝杆、7003C/DB角接触轴承、弹性连轴器、步进电机。
     关键的这里有一个超级贵的零件------7003C/DB角接触轴承。本轴承尺寸17*35*20（单个为10），成对安装，价格为800元1对。

      背靠背角接触轴承能够承受来自二个轴向方向的力，同时能够承受高速旋转和一定的径向力，因此在滚珠丝杆上是很常见一种轴承。角接触轴承的安装方式是很讲究的，不同的安装方向，所承受的力和刚性也不一样的。因此这在设计选型和安装时要特别注意。

      关于角接触轴承的安装和注意事项，大家可以上网查找一下轴承厂家的资料哈。

      7003C/DB角接触轴承是可以调的，精度可以达到0.001mm.精度等级大于P4级。
      背靠背安装方式，丝杆的另一端为悬空，如果要另一端装轴承，那么就应该安装7003CT的轴承，CT尾号表示为串联装。串联装轴承只能承受一个方向的力。
      上述的机器为钻孔机。垂直下降，钻不锈钢，加工精度深度要求为0.01，而本机的实际精度为0.005。丝杆行程100mm，步进电机速度400转左右。

      对于精密机器来说，精度的保证是多方面的，不能仅靠某一样来保证。丝杆进给的机器一般来说保证精度的地方有：
1、丝杆
2、导轨
3、安装方式
4、其它机械方面
5、控制程序。
以上缺一不可。

      以上基本就是今天小编为各位提供的滚珠慢走丝丝杆维修校正安装方式的相关信息了，如果大家想找慢走丝丝杆维修校正专业团队，欢迎来鑫品实地试机验货，我们竭诚为您服务！此外，我目前用的弹性连轴器的确是没有出过问题，这主要是针对步进和伺服设计的一种连轴器，对于机器的同轴度要求没有那么高，如果是硬连接，很容易就把电机卡死了，对中性要求非常之高，从设计上来说，这是不划算的了。对于弹性连轴器是不是对数度有影响，这就要看你买的产品是不是合格品。
